تفاوت کنتاکتور و رله چیست؟ بررسی کامل همراه با جدول مقایسه

در برق صنعتی و سیستم‌های کنترلی، بسیاری از افراد هنگام طراحی مدار با این سؤال روبه‌رو می‌شوند که تفاوت کنتاکتور و رله چیست؟ هر دو وسیله برای قطع و وصل جریان الکتریکی به‌کار می‌روند، اما در واقع عملکرد، ساختار و کاربرد آن‌ها تفاوت‌های اساسی دارد. انتخاب اشتباه میان این دو قطعه می‌تواند باعث کاهش عمر تجهیزات، افزایش تلفات انرژی و حتی خرابی سیستم شود. در این مقاله، به‌صورت کاملاً تخصصی و در عین حال ساده، بررسی می‌کنیم که هرکدام از این قطعات چه نقشی دارند، چگونه کار می‌کنند و در پایان با جدول مقایسه کنتاکتور و رله، به‌صورت خلاصه تفاوت‌های فنی و کاربردی آن‌ها را مشاهده خواهید کرد.

رله چیست و چگونه کار می‌کند؟

رله (Relay) یک کلید الکترومکانیکی است که وظیفه‌اش قطع و وصل مدار الکتریکی به‌صورت غیرمستقیم و از راه جریان فرمان است. به زبان ساده، رله با دریافت یک سیگنال الکتریکی کوچک (از مدار فرمان یا کنترل)، مدار دیگری را با جریان بالاتر قطع یا وصل می‌کند. این ویژگی باعث شده تا در سیستم‌های کنترلی، حفاظتی و اتوماسیون صنعتی نقش مهمی داشته باشد.

رله‌ها معمولاً از سه بخش اصلی تشکیل می‌شوند:

• بوبین (Coil): سیم‌پیچی که با عبور جریان الکتریکی، میدان مغناطیسی ایجاد می‌کند.

• آرمیچر (Armature): قطعه متحرکی که در اثر میدان مغناطیسی جذب می‌شود.

• کنتاکت‌ها (Contacts): نقاطی که با حرکت آرمیچر باز یا بسته می‌شوند و وظیفه‌ی قطع و وصل مدار را بر عهده دارند.

عملکرد رله به این صورت است که با اعمال ولتاژ به بوبین، میدان مغناطیسی تولیدشده باعث جذب آرمیچر و در نتیجه تغییر وضعیت کنتاکت‌ها می‌شود. به این ترتیب، بدون نیاز به تماس فیزیکی یا استفاده از کلید دستی، می‌توان مدارهای الکتریکی را کنترل کرد.

امروزه رله‌ها در انواع مختلفی تولید می‌شوند؛ از رله‌های الکترومکانیکی کلاسیک گرفته تا رله‌های حالت جامد (Solid State Relays) که بدون قطعات متحرک و با سرعت بالا عمل می‌کنند.
در صنعت برق، از رله‌ها برای حفاظت موتور، کنترل مدار فرمان، تشخیص اضافه جریان، ولتاژ یا فاز و بسیاری کاربردهای دیگر استفاده می‌شود.

تفاوت رله فرمان و رله حفاظتی

هرچند هر دو نوع رله در مدارهای الکتریکی نقش کنترلی دارند، اما هدف و کاربردشان متفاوت است:

رله فرمان (Control Relay): برای قطع و وصل مدارهای کنترلی به‌کار می‌رود؛ مثلاً در مدارهای استارت و استپ موتور، یا برای ارسال فرمان به کنتاکتور.

رله حفاظتی (Protective Relay): وظیفه دارد در شرایط غیرعادی مانند اضافه‌جریان، افت ولتاژ یا خطای فاز، مدار را به‌صورت خودکار قطع کند تا از آسیب به تجهیزات جلوگیری شود.

به‌عنوان مثال، در یک مدار کنترل موتور، رله فرمان سیگنال لازم برای تحریک کنتاکتور را صادر می‌کند و رله حفاظتی وظیفه دارد در صورت بروز مشکل، کنتاکتور را از مدار خارج کند.

کنتاکتور چیست و چه کاربردی دارد؟

کنتاکتور (Contactor) نوعی کلید الکترومغناطیسی است که برای قطع و وصل جریان‌های الکتریکی در مدارهای قدرت به‌کار می‌رود. بر خلاف رله‌ها که معمولاً برای مدارهای فرمان با جریان پایین طراحی شده‌اند، کنتاکتورها قادرند جریان‌های بالا و بارهای سنگین مثل موتورهای سه‌فاز، پمپ‌ها و سیستم‌های روشنایی صنعتی را کنترل کنند.

کنتاکتور از اجزای زیر تشکیل می‌شود:

• بوبین (Coil): بخش اصلی تحریک‌کننده که با اعمال ولتاژ، میدان مغناطیسی ایجاد می‌کند.

• کنتاکت‌های اصلی: مسیر عبور جریان قدرت هستند و هنگام تحریک بوبین، باز یا بسته می‌شوند.

• کنتاکت‌های کمکی: برای مدار فرمان و سیگنال‌دهی استفاده می‌شوند.

• محفظه عایق و فنر برگشت: جهت ایمنی و بازگشت به حالت اولیه پس از قطع جریان.

عملکرد کنتاکتور به این صورت است که با فعال شدن بوبین، میدان مغناطیسی باعث جذب هسته متحرک و بسته شدن کنتاکت‌های اصلی می‌شود؛ در نتیجه، مدار قدرت وصل و تجهیزات شروع به کار می‌کنند. با قطع ولتاژ بوبین، فنر برگشت کنتاکت‌ها را باز کرده و جریان قطع می‌شود، جهت اطلاعات بیشتر مقاله کنتاکتور چیست را مشاهده کنید.

کاربردهای رایج کنتاکتور:

• راه‌اندازی و توقف موتورهای الکتریکی سه‌فاز

• کنترل روشنایی در ساختمان‌های صنعتی و تجاری

• سوئیچینگ بین منابع تغذیه یا تابلوهای برق

• استفاده در مدارهای اتوماسیون و PLC برای فرمان‌پذیری هوشمند

در صنایع برق، کنتاکتورها به دلیل عمر طولانی، سرعت عملکرد بالا، و قابلیت کنترل از راه دور، جایگزین مناسبی برای کلیدهای دستی سنتی محسوب می‌شوند.

برای مشاهده انواع مدل‌ها، مشخصات فنی و خرید، می‌توانید به بخش کنتاکتورهای صنعتی سایت مراجعه کنید.

تفاوت کنتاکتور و رله از نظر فنی و کاربردی

هرچند کنتاکتور و رله هر دو وظیفه‌ی قطع و وصل جریان برق را بر عهده دارند، اما تفاوت‌های قابل توجهی میان آن‌ها وجود دارد. رله‌ها معمولاً در مدارهای فرمان با جریان کم مورد استفاده قرار می‌گیرند، در حالی که کنتاکتورها برای کنترل بارهای قدرتی و جریان‌های بالا طراحی شده‌اند. این تفاوت نه‌تنها در ساختار فیزیکی، بلکه در عملکرد، طول عمر و نوع کاربرد نیز مشهود است.

تفاوت‌های اصلی بین رله و کنتاکتور:

• ظرفیت جریان:
• رله‌ها معمولاً تا حدود ۱۰ آمپر جریان را تحمل می‌کنند، در حالی که کنتاکتورها قادرند از ده‌ها تا صدها آمپر جریان را به‌صورت ایمن کنترل کنند.

• کاربرد:
• رله‌ها بیشتر در مدارهای فرمان، حفاظتی یا سیگنال‌دهی استفاده می‌شوند، ولی کنتاکتورها برای مدارهای قدرتی مانند راه‌اندازی موتور، پمپ و تجهیزات صنعتی مناسب‌اند.

• ابعاد و طراحی:
• رله اندازه‌ای کوچک‌تر دارد و در تابلوهای کنترلی فضای کمی اشغال می‌کند، اما کنتاکتور به‌دلیل وجود کنتاکت‌های قدرتی بزرگ‌تر است.

• طول عمر کاری:
• به دلیل طراحی صنعتی و کیفیت بالای کنتاکت‌ها، کنتاکتور طول عمر بیشتری نسبت به رله دارد و قابلیت سوئیچینگ بیشتری را تحمل می‌کند.

• کنتاکت‌های کمکی:
• بیشتر کنتاکتورها دارای کنتاکت‌های کمکی (NO/NC) هستند که در مدار فرمان به‌صورت جداگانه استفاده می‌شوند، در حالی که رله‌های معمولی معمولاً این ویژگی را ندارند.

• سیستم خاموش‌کننده جرقه:
• در کنتاکتور، برای جلوگیری از آسیب ناشی از جرقه هنگام قطع مدار، اتاقک جرقه‌گیر (Arc Chamber) تعبیه شده است، ولی در رله‌ها چنین سیستمی وجود ندارد.

جدول مقایسه کنتاکتور و رله

ویژگی‌ها	رله (Relay)	کنتاکتور (Contactor)
نوع کاربرد	کنترل مدارهای فرمان و سیگنال	کنترل مدارهای قدرت و بارهای سنگین
جریان نامی (آمپر)	تا حدود ۱۰ آمپر	از ۹ تا ۸۰۰ آمپر و بیشتر
ولتاژ بوبین	از 5V تا 230V (AC/DC)	معمولاً 24V، 48V، 110V یا 220V AC/DC
ساختار فیزیکی	کوچک‌تر، سبک‌تر	بزرگ‌تر، مقاوم‌تر
طول عمر کاری (قطع و وصل)	پایین‌تر، حدود 10⁵ بار	بسیار بالا، تا بیش از 10⁶ بار
کنتاکت کمکی (NO/NC)	معمولاً ندارد یا محدود	دارد (برای مدار فرمان و سیگنال)
محفظه جرقه‌گیر (Arc Chamber)	ندارد	دارد (برای قطع جریان‌های زیاد)
نوع بار قابل کنترل	بار سبک، فرمانی، حفاظتی	بار قدرتی، موتور، هیتر، پمپ
سرعت عملکرد	سریع‌تر (در فرمان‌های دقیق)	کمی کندتر ولی مقاوم‌تر
قیمت تقریبی	ارزان‌تر	گران‌تر، ولی صنعتی‌تر
کاربرد در اتوماسیون	برای فرمان PLC و رله‌های حفاظتی	برای کنترل تجهیزات قدرت در تابلو برق

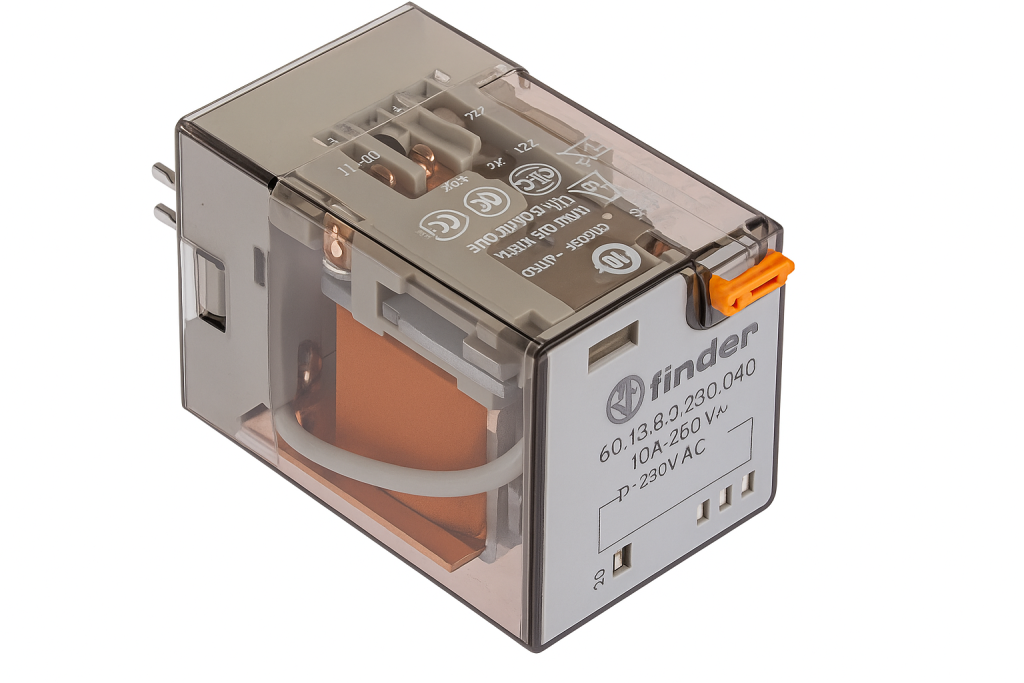

مثال واقعی	رله فیندر مدل ۶۰.۱۳ (10A / 230V AC)	کنتاکتور اشنایدر LC1D18 (18A / 380V AC)

نکته: در مدارهای صنعتی، معمولاً رله فرمان و کنتاکتور به‌صورت مکمل با هم استفاده می‌شوند؛ رله وظیفه ارسال فرمان را بر عهده دارد و کنتاکتور وظیفه قطع و وصل توان اصلی مدار را انجام می‌دهد.

نکات انتخاب بین کنتاکتور و رله در پروژه‌های صنعتی

انتخاب صحیح بین کنتاکتور و رله، یکی از تصمیم‌های کلیدی در طراحی و بهره‌برداری از تابلوهای برق و سیستم‌های کنترلی است. اشتباه در این انتخاب، می‌تواند منجر به سوختن تجهیزات، کاهش عمر مدار و افزایش هزینه‌های تعمیر و نگهداری شود. برای تصمیم‌گیری بهتر، به نکات زیر توجه کنید:

۱. نوع بار الکتریکی را مشخص کنید

اگر بار شما موتور، پمپ، هیتر یا تجهیز قدرتی سه‌فاز است، حتماً باید از کنتاکتور استفاده شود.
اما اگر فقط با سیگنال‌های کنترلی، ولتاژ پایین یا جریان کم سروکار دارید، رله فرمان گزینه‌ی بهتری است.

۲. میزان جریان و ولتاژ کاری

در صورتی که جریان کاری مدار بیش از ۱۰ آمپر باشد، رله توانایی تحمل بار را ندارد و باید کنتاکتور به‌کار رود.
رله‌ها بیشتر برای مدارهای فرمان PLC، سنسورها و سیگنال‌های کنترلی مناسب‌اند.

۳. دفعات قطع و وصل در طول شبانه‌روز

اگر سیستم شما به‌صورت مداوم در حال سوئیچینگ است (مثلاً در خطوط تولید یا کنترل موتورهای متعدد)، بهتر است از کنتاکتورهای صنعتی با طول عمر بالا استفاده کنید.
در مقابل، برای مدارهایی که فقط گاهی قطع و وصل می‌شوند، رله کفایت می‌کند.

۴. فضای نصب در تابلو برق

کنتاکتورها معمولاً ابعاد بزرگ‌تری دارند و فضای بیشتری در تابلو اشغال می‌کنند. اگر فضای محدودی دارید، رله‌های کوچک‌تر انتخاب به‌صرفه‌تری هستند.

۵. قیمت و بودجه پروژه

رله‌ها قیمت پایین‌تری دارند، ولی در پروژه‌های صنعتی، استفاده از کنتاکتور به‌دلیل دوام بیشتر و ایمنی بالاتر مقرون‌به‌صرفه‌تر است.
در پروژه‌های کنترلی ساده، رله می‌تواند گزینه‌ای اقتصادی باشد.

جمع‌بندی نهایی و توصیه کارشناسی

در این مقاله به‌صورت کامل بررسی کردیم که تفاوت کنتاکتور و رله در چیست و هر کدام در چه شرایطی استفاده می‌شوند.
به‌طور خلاصه:

• رله برای کنترل مدارهای فرمان، سیگنال‌دهی و کاربردهای با جریان پایین طراحی شده است.

• کنتاکتور برای سوئیچ کردن جریان‌های بالا و راه‌اندازی تجهیزات قدرت مانند موتور و پمپ به‌کار می‌رود.

اگر در پروژه خود با مدارهای صنعتی، بارهای سه‌فاز یا موتورهای الکتریکی سروکار دارید، استفاده از کنتاکتور انتخابی مطمئن‌تر و ایمن‌تر است. اما در مدارهای فرمان، کنترل PLC یا حفاظت ساده، رله گزینه‌ای اقتصادی و مناسب خواهد بود.

در بسیاری از تابلوهای برق حرفه‌ای، هر دو قطعه به‌صورت مکمل استفاده می‌شوند؛ رله برای ارسال فرمان و کنتاکتور برای قطع و وصل جریان اصلی.
