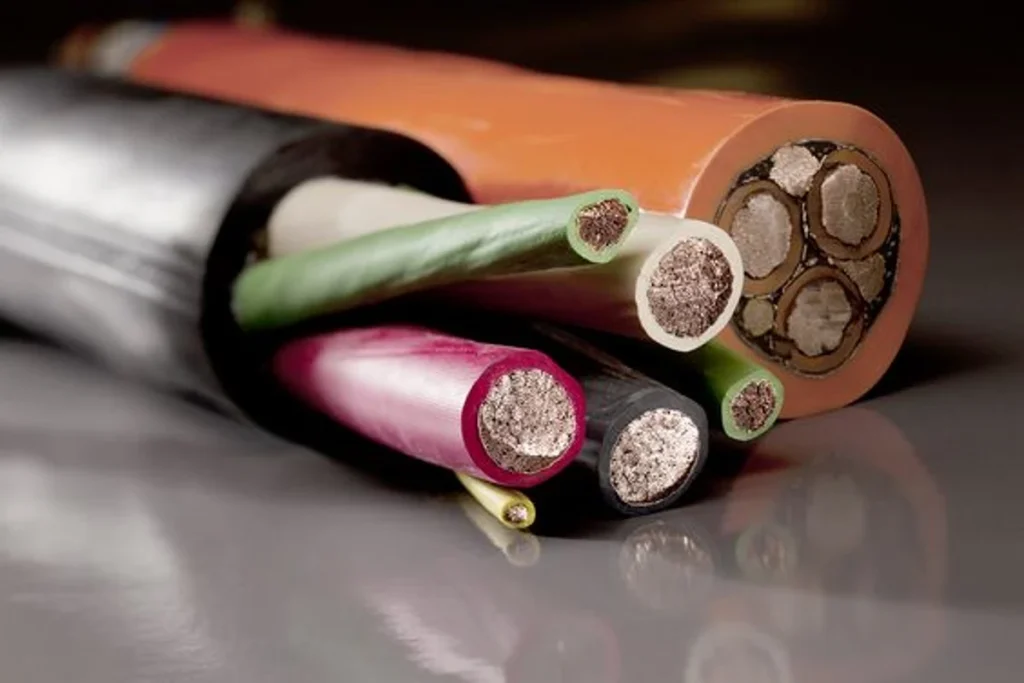

محاسبه سیم و کابل برق بر اساس آمپر و متراژ — راهنمای انتخاب سایز مناسب

محاسبه سیم و کابل برق، انتخاب درست سیم و کابل برق، یکی از مهم‌ترین مراحل در هر پروژه‌ی برق‌کشی است. اگر سطح مقطع سیم یا کابل کمتر از مقدار موردنیاز باشد، با افت ولتاژ، داغ شدن سیم، و حتی خطر آتش‌سوزی مواجه می‌شویم؛ و اگر بیش از حد ضخیم انتخاب شود، فقط باعث افزایش هزینه خواهد شد.

چطور سایز سیم و کابل مناسب را انتخاب کنیم؟

برای اینکه بدانیم چه سایز سیم یا کابلی برای وسایل برقی، پمپ آب، کولر گازی یا تابلو برق مناسب است، باید جریان مصرفی (آمپر) و طول مسیر (متراژ) را محاسبه کنیم. در این راهنما به‌صورت ساده و کاربردی توضیح می‌دهیم که چطور با چند فرمول و جدول استاندارد، سایز مناسب سیم و کابل را انتخاب کنید تا برق‌کشی ایمن، به‌صرفه و مطابق استاندارد داشته باشید.

عوامل مؤثر در انتخاب سایز و محاسبه سیم و کابل برق

انتخاب سایز مناسب سیم و کابل فقط به توان مصرفی بستگی ندارد؛ بلکه چند عامل مهم و فنی در این تصمیم نقش دارند. آشنایی با این موارد کمک می‌کند تا انتخاب شما هم از نظر ایمنی درست باشد، هم از نظر هزینه و افت ولتاژ به‌صرفه عمل کند.

جریان مصرفی (آمپر)

اصلی‌ترین عامل تعیین سایز سیم و کابل، مقدار جریانی است که از آن عبور می‌کند. هرچه جریان بالاتر باشد، به سطح مقطع بزرگ‌تری نیاز داریم تا سیم بیش‌ازحد گرم نشود.

طول مسیر (متراژ)

افزایش متراژ مسیر باعث افت ولتاژ می‌شود. در مسیرهای بلند، حتی اگر جریان کم باشد، باید کابل با مقطع بزرگ‌تر انتخاب شود تا ولتاژ به انتهای مسیر برسد.

نوع مصرف تک‌فاز یا سه‌فاز

در مدارهای تک‌فاز و سه‌فاز، مقدار جریان متفاوت است. برای همان توان مصرفی، جریان در سیستم تک‌فاز بیشتر بوده و به کابل ضخیم‌تری نیاز دارد.

نوع کابل افشان، مفتولی یا قدرت

کابل‌های افشان برای مصارف خانگی و پروژه‌های سبک مناسب‌اند، درحالی‌که کابل‌های مفتولی و قدرت برای تابلو برق‌ها و انتقال توان بالا استفاده می‌شوند.
مشاهده انواع کابل افشان

جنس هادی مس یا آلومینیوم

سیم و کابل مسی رسانایی بیشتری نسبت به آلومینیوم دارند، به همین دلیل در جریان مساوی، کابل آلومینیومی باید سطح مقطع بزرگ‌تری داشته باشد.

فرمول محاسبه جریان مجاز سیم و کابل برق

برای انتخاب سایز مناسب سیم یا کابل، باید ابتدا جریان مصرفی (آمپر) را از روی توان دستگاه‌ها به‌دست آوریم. این کار با یک فرمول ساده انجام می‌شود:

فرمول محاسبه جریان در مدار تک‌فاز

I = P / (V × PF)

که در آن:

• I = جریان بر حسب آمپر

• P = توان بر حسب وات

• V = ولتاژ

• PF = ضریب توان (معمولاً بین ۰.۸ تا ۱ برای دستگاه‌های معمولی)

فرمول محاسبه جریان در مدار سه‌فاز

I = P / (√3 × V × PF)

در برق سه‌فاز، چون جریان در سه مسیر تقسیم می‌شود، مقدار آمپر کمتر از حالت تک‌فاز است و معمولاً کابل با سطح مقطع کوچک‌تری نیاز دارد.

نکته کاربردی

اگر توان دستگاه بر حسب کیلووات (kW) داده شده باشد، باید آن را در ۱۰۰۰ ضرب کنید تا به وات تبدیل شود.

مثلاً:

پمپ ۳ کیلووات → ۳۰۰۰ وات
در برق ۲۲۰ ولت با ضریب توان ۰.۹ →
I=3000/(220×0.9)≈15AI = 3000 / (220 × 0.9) ≈ 15AI=3000/(220×0.9)≈15A

در نتیجه، برای جریان حدود ۱۵ آمپر معمولاً کابل افشان ۲٫۵×۲ مناسب است.

جدول انتخاب سایز کابل بر اساس متراژ و جریان مجاز (تک‌فاز – کابل مسی)

جریان مصرفی (آمپر)	۱۰ متر	۵۰ متر	۱۰۰ متر	۲۰۰ متر	۳۰۰ متر	سایز کابل (mm²)
تا ۱۰ آمپر	1.5	2.5	4	6	10	۱.۵ تا ۱۰
تا ۱۶ آمپر	2.5	4	6	10	16	۲.۵ تا ۱۶
تا ۲۵ آمپر	4	6	10	16	25	۴ تا ۲۵
تا ۳۲ آمپر	6	10	16	25	35	۶ تا ۳۵
تا ۴۰ آمپر	10	16	25	35	50	۱۰ تا ۵۰
تا ۵۰ آمپر	16	25	35	50	70	۱۶ تا ۷۰

تبدیل برای کابل آلومینیومی

اگر از کابل آلومینیومی استفاده می‌کنی، سطح مقطع زیر را در نظر بگیر:

سایز کابل مسی (mm²)	معادل کابل آلومینیومی (mm²)
2.5	4
4	6
6	10
10	16
16	25
25	35
35	50

نکات استفاده از جدول جهت محاسبه سیم و کابل برق

• اعداد تقریبی و مناسب برای کابل‌های افشان مسی در برق تک‌فاز ۲۲۰ ولت هستند.

• در مسافت‌های بیشتر از ۳۰۰ متر یا در محیط‌های گرم، همیشه یک سایز بالاتر انتخاب کنید.

• برای کابل آلومینیومی حدود ۳۰٪ سطح مقطع بزرگ‌تر لحاظ کنید.

• در برق سه‌فاز، به‌دلیل تقسیم جریان در سه مسیر، کابل معمولاً یک سایز کوچکتر از حالت تک‌فاز انتخاب می‌شود.

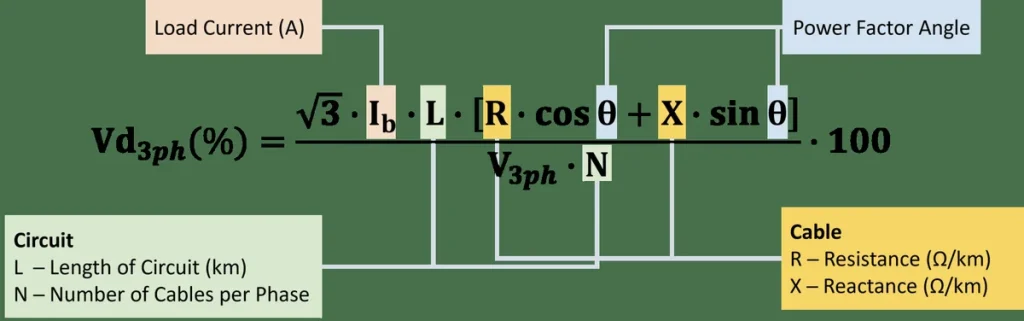

محاسبه افت ولتاژ در مسیرهای بلند

یکی از عواملی که در انتخاب سایز مناسب سیم و کابل باید در نظر گرفت، افت ولتاژ (Voltage Drop) است. هرچه طول مسیر افزایش پیدا کند، مقاومت کابل بیشتر می‌شود و در نتیجه ولتاژ در انتهای مسیر کاهش می‌یابد. اگر این افت از حد مجاز بیشتر باشد، عملکرد دستگاه‌های برقی دچار اختلال می‌شود یا حتی ممکن است بسوزند.

فرمول ساده محاسبه افت ولتاژ

Vd = (2 × L × I × R) / 1000

که در آن:

• Vd = مقدار افت ولتاژ (ولت)

• L = طول مسیر رفت (متر)

• I = جریان عبوری (آمپر)

• R = مقاومت کابل بر حسب اهم در هر کیلومتر

برای کابل‌های مسی مقاومت کمتر است و افت ولتاژ ناچیزتر؛ اما در کابل‌های آلومینیومی به‌دلیل مقاومت بالاتر، افت ولتاژ بیشتر خواهد بود.

مقدار مجاز افت ولتاژ

بر اساس استانداردهای برق ایران و IEC، افت ولتاژ نباید از مقادیر زیر بیشتر باشد:

نوع مصرف	افت ولتاژ مجاز
روشنایی (Lighting)	حداکثر ۳%
پریزها و وسایل عمومی	حداکثر ۵%
موتور، پمپ و تجهیزات صنعتی	حداکثر ۵%

مثال کاربردی محاسبه سیم و کابل برق

فرض کنید کابلی دارید به طول ۳۰ متر و جریان عبوری ۲۰ آمپر. اگر از کابل افشان ۴×۲ استفاده کنید، افت ولتاژ آن در حدود ۲٫۵٪ خواهد بود، یعنی کاملاً مجاز.
اما اگر همین مسیر را با کابل ۲٫۵×۲ طی کنید، افت ولتاژ از ۵٪ بیشتر شده و باعث افت توان و داغ شدن سیم می‌شود.

نکته مهم

یکی از اشتباهات رایج در محاسبه سیم و کابل برق نادیده گرفتن تأثیر طول مسیر در افت ولتاژ است.، در مسیرهای طولانی (بیش از ۵۰ متر)، همیشه بهتر است کابل را یک سایز بالاتر انتخاب کنید تا افت ولتاژ کمتر و عمر تجهیزات بیشتر شود.
برای محیط‌های گرم یا تاسیسات صنعتی نیز استفاده از کابل سیلیکونی نسوز می‌تواند گزینه‌ای ایمن‌تر باشد. کابل سیلیکونی

مثال‌های کاربردی انتخاب و محاسبه سیم و کابل برق

برای اینکه انتخاب سایز سیم و کابل راحت‌تر شود، در ادامه چند مثال واقعی آورده‌ایم تا بر اساس آمپر مصرفی و طول مسیر، بتوانید سریع‌تر تصمیم بگیرید. این مثال‌ها بر پایه‌ی کابل‌های مسی افشان تنظیم شده‌اند.

کولر گازی ۱۸۰۰۰

• توان مصرفی: حدود ۲۵۰۰ وات

• ولتاژ: ۲۲۰ ولت

• جریان مصرفی: حدود ۱۱ آمپر

• طول مسیر کابل: ۱۵ متر
• کابل مناسب: کابل افشان ۲×۲٫۵
• اگر مسیر بیشتر از ۳۰ متر است، کابل ۲×۴ پیشنهاد می‌شود.

پمپ آب ۲ اسب بخار

• توان مصرفی: حدود ۱۵۰۰ وات × ۲ = ۳۰۰۰ وات

• جریان مصرفی: حدود ۱۵ آمپر

• طول مسیر کابل: ۲۵ متر
• کابل مناسب: کابل افشان ۲×۴
• برای مسیرهای بلندتر از ۵۰ متر، از کابل ۲×۶ استفاده کنید تا افت ولتاژ کمتر شود.

هیتر برقی یا المنت صنعتی

• توان مصرفی: ۵۰۰۰ وات

• جریان مصرفی: حدود ۲۳ آمپر

• طول مسیر کابل: ۲۰ متر
• کابل مناسب: کابل افشان ۲×۴
• در مسیرهای بیش از ۴۰ متر بهتر است از کابل افشان ۲×۶ استفاده شود.

برق ورودی تابلو اصلی ساختمان

• جریان مصرفی کل: حدود ۴۰ آمپر

• طول مسیر: ۳۰ متر
• کابل مناسب: کابل قدرت ۲×۱۰ یا ۴×۱۰ بسته به نوع تابلو و فاز مصرفی، مشاهده کابل نیمه افشان

روشنایی محوطه یا حیاط

• جریان مصرفی: حدود ۵ آمپر
• طول مسیر: ۴۰ متر
• کابل مناسب: سیم افشان ۱٫۵×۲ در لوله برق، یا کابل نیمه افشان ۱٫۵×۲ برای مسیر مستقیم، مشاهده سیم افشان

جمع‌بندی بخش مثال‌ها درباره محاسبه سیم و کابل برق

هرچه توان مصرفی و طول مسیر بیشتر باشد، باید از کابل با سطح مقطع بزرگ‌تر استفاده کنید. همیشه قبل از خرید کابل، مقدار جریان و فاصله را بررسی کنید تا از خطرات ناشی از گرمایش، افت ولتاژ یا آتش‌سوزی جلوگیری شود.

نکات مهم پیش از خرید سیم و کابل برق

یکی از مهم‌ترین مراحل در طراحی تأسیسات الکتریکی، محاسبه سیم و کابل برق بر اساس میزان جریان و طول مسیر است.، پیش از خرید هر نوع سیم یا کابل، لازم است چند نکته‌ی فنی و ایمنی را در نظر بگیرید تا هم طول عمر سیستم برق‌کشی افزایش پیدا کند و هم خطراتی مثل داغ شدن، افت ولتاژ یا آتش‌سوزی کاهش یابد. رعایت این موارد در پروژه‌های خانگی و صنعتی تفاوت زیادی در کیفیت و پایداری مدار ایجاد می‌کند.

انتخاب برند معتبر

یکی از مهم‌ترین نکات، خرید از برندهای استاندارد و شناخته‌شده است. برندهایی مانند
خراسان افشارنژاد، یزد، همدان، رسانا، سیمیا، رسانا، ابهر، البرز، مغان، کرمان و غیره …
از کیفیت هادی و عایق بالایی برخوردارند و مطابق با استاندارد ملی ایران تولید می‌شوند.

بررسی سطح مقطع واقعی

هدف از محاسبه سیم و کابل برق این است که قطر و سطح مقطع کابل با مقدار جریان مصرفی متناسب باشد.، محاسبه سیم و کابل برق یکی از مهم‌ترین مراحل در طراحی و اجرای تأسیسات برقی است، برخی کابل‌های متفرقه سطح مقطع واقعی کمتر از مقدار درج‌شده روی روکش دارند. همیشه وزن قرقره یا مشخصات فنی محصول را کنترل کنید تا از تطابق مقطع واقعی با برچسب روی کابل مطمئن شوید.

توجه به نوع مصرف

برای مصارف خانگی، استفاده از کابل افشان و سیم افشان پیشنهاد می‌شود، چون انعطاف‌پذیری بالایی دارند.
اما در تابلو برق‌ها یا مسیرهای ثابت، کابل مفتول یا کابل نیمه افشان گزینه‌های بهتری هستند.
مشاهده کابل مفتول، کابل نیمه افشان

شرایط محیطی و دمایی

در محیط‌های با دمای بالا، مجاورت با روغن یا تماس مستقیم با حرارت، بهتر است از کابل سیلیکونی نسوز استفاده کنید که در برابر حرارت مقاوم است.

اصالت و استاندارد ملی

حتماً به علامت استاندارد روی روکش کابل و شماره استاندارد ملی ایران (ISIRI ۶۰۷) توجه کنید. خرید از فروشگاه‌های معتبر، تضمین‌کننده اصالت کالا و رعایت استانداردهای ایمنی است.

نکته نهایی

در خرید سیم و کابل فقط قیمت را ملاک قرار ندهید.
سیم و کابل غیراستاندارد ممکن است در ظاهر تفاوتی نداشته باشند، اما در عملکرد واقعی باعث افزایش مصرف برق، افت راندمان و خطرات ایمنی خواهند شد.

برای اطلاعات بیشتر درباره مقاومت سیم، به صفحه ویکی‌پدیا درباره مقاومت الکتریکی مراجعه کنید.
