کنتاکتور چیست؟ راهنمای کامل عملکرد، اجزا و کاربردها

کنتاکتور چیست؟ کنتاکتور یک کلید مغناطیسی اتوماتیک است که در سیستم‌های برق صنعتی برای کنترل ایمن و سریع بارهای الکتریکی مانند موتور، پمپ، خازن و روشنایی استفاده می‌شود. این تجهیز با استفاده از جریان ضعیف مدار فرمان، جریان قوی مدار قدرت را قطع و وصل می‌کند، بدون نیاز به دخالت دستی. در صنایع، کنتاکتور نقش کلیدی در افزایش ایمنی، عمر مفید تجهیزات و اجرای سیستم‌های اتوماسیون دارد. در این مقاله، با عملکرد، اجزا، انواع و کاربردهای کنتاکتور به‌صورت کامل آشنا می‌شوید.

کنتاکتور چیست؟

کنتاکتور یک کلید مغناطیسی قدرت است که با استفاده از اصل القای الکترومغناطیسی، وظیفه قطع و وصل خودکار جریان در مدارهای قدرت را برعهده دارد. این تجهیز به‌عنوان جزئی اساسی در سیستم‌های کنترلی و اتوماسیون صنعتی، از طریق دریافت فرمان الکتریکی از مدار فرمان، بدون دخالت مکانیکی اپراتور، اقدام به برقراری یا قطع مدار قدرت می‌کند. به دلیل قابلیت تحمل جریان‌های بالا، سرعت عملکرد، و عمر مکانیکی و الکتریکی بالا، کنتاکتورها در مقایسه با کلیدهای مکانیکی سنتی، گزینه‌ای حرفه‌ای و ایمن‌تر برای کنترل تجهیزات الکتریکی محسوب می‌شوند.

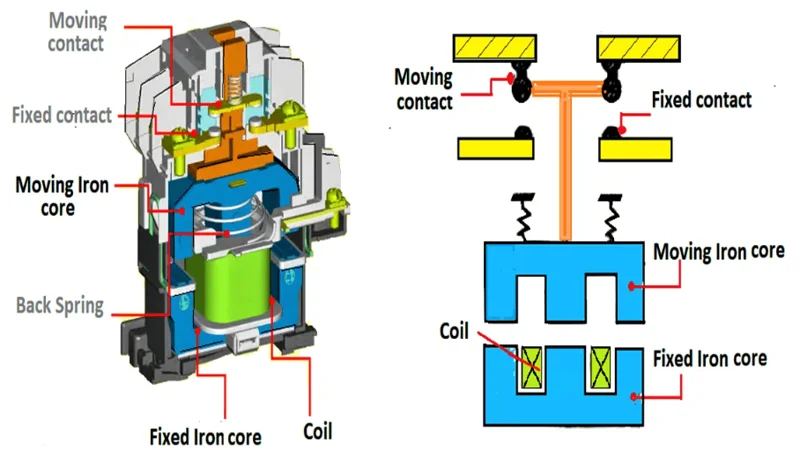

اجزای اصلی کنتاکتور

1. بوبین (Coil): قسمت تحریک‌کننده مغناطیسی برای جذب هسته متحرک
2. هسته آهنی: بخشی که میدان مغناطیسی را به حرکت مکانیکی تبدیل می‌کند
3. تیغه‌های قدرت (Main Contacts): برای عبور جریان اصلی مدار
4. تیغه‌های کمکی (Auxiliary Contacts): برای مدار فرمان یا اعلام وضعیت
5. فنر بازگشت: برای بازگرداندن هسته به حالت اولیه بعد از قطع جریان
6. محفظه عایق: جهت ایمنی و جلوگیری از جرقه یا اتصال

عملکرد کنتاکتور چگونه است؟

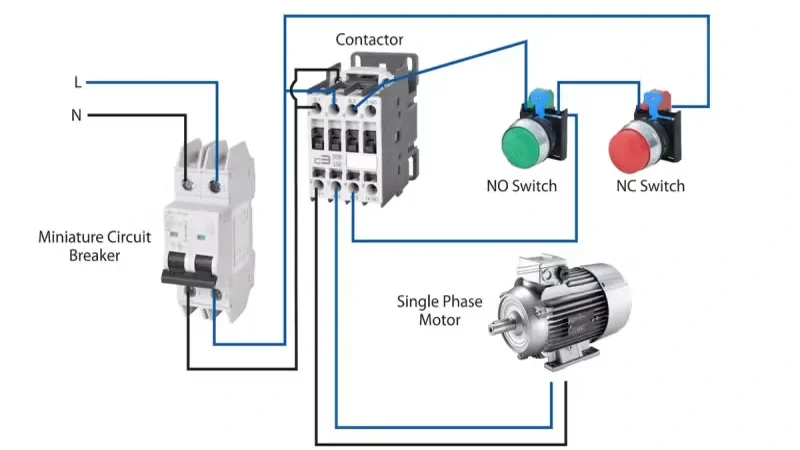

عملکرد کنتاکتور بر اساس اصول الکترومغناطیسی طراحی شده است. زمانی که جریان الکتریکی به بوبین (Coil) کنتاکتور وارد می‌شود، یک میدان مغناطیسی در اطراف آن ایجاد می‌گردد. این میدان باعث جذب هسته متحرک آهنی به سمت هسته ثابت می‌شود. در نتیجه، تیغه‌های اصلی مدار (Main Contacts) به هم متصل می‌شوند و جریان برق به سمت مصرف‌کننده (مانند موتور یا خازن) عبور می‌کند.

هنگامی که فرمان قطع از مدار فرمان ارسال می‌شود یا ولتاژ بوبین قطع گردد، میدان مغناطیسی از بین می‌رود. در این حالت، فنر بازگشت، هسته متحرک را به موقعیت اولیه برمی‌گرداند و تیغه‌های قدرت باز می‌شوند؛ بنابراین جریان قطع می‌گردد.

ویژگی کلیدی کنتاکتورها، سرعت عمل بالای آن‌ها در قطع و وصل بارهای بزرگ است. معمولاً زمان پاسخ‌دهی کنتاکتور در حد چند ده میلی‌ثانیه است که این قابلیت در حفاظت از تجهیزات حساس، جلوگیری از جریان هجومی و پیاده‌سازی سیستم‌های اتوماسیون بسیار مؤثر است.

کنتاکتور چیست؟ همچنین می‌تواند به تیغه‌های کمکی (Auxiliary Contacts) مجهز شود که وضعیت عملکرد آن را به سایر اجزای سیستم اطلاع می‌دهد. این قابلیت به‌خصوص در مدارهای PLC و کنترل صنعتی بسیار کاربرد دارد.

کاربردهای کنتاکتور

• کنتاکتور در صنایع مختلف و حتی مصارف خانگی کاربرد فراوان دارد:
• راه‌اندازی و توقف موتورهای سه‌فاز
• کنترل روشنایی صنعتی
• تابلو برق‌های ساختمانی و صنعتی
• تجهیزات سرمایشی و گرمایشی
• سیستم‌های اتوماسیون صنعتی و PLC
• بانک‌های خازنی
• سیستم‌های پمپاژ آب و فاضلاب

انواع کنتاکتور

بر اساس نوع برق بوبین:

کنتاکتور AC: رایج‌ترین نوع برای شبکه برق شهری است که با برق متناوب کار می‌کند و بیشتر در موتورهای سه‌فاز، پمپ‌ها و سیستم‌های روشنایی صنعتی کاربرد دارد.

کنتاکتور DC: برای مدارهایی با منابع تغذیه مستقیم مانند باتری‌ها و سیستم‌های خاص صنعتی استفاده می‌شود. این نوع به دلیل مدیریت بهتر قوس الکتریکی هنگام قطع، طراحی پیچیده‌تری دارد.

کنتاکتور بی‌صدا (Silent Contactor): نوعی خاص از کنتاکتور است که با فناوری‌هایی مانند سیم‌پیچ رزنانس یا پوشش‌های ویژه، صدای کلیک یا نویز مکانیکی را به حداقل می‌رساند. مناسب استفاده در فضاهای حساس به صدا مانند بیمارستان‌ها، اتاق‌های کنفرانس یا محیط‌های مسکونی.

بر اساس نوع فاز مصرفی:

کنتاکتور تک‌فاز: برای کنترل بارهای تک‌فاز خانگی یا سبک مثل کولرهای خانگی، پمپ‌های کوچک و سیستم‌های روشنایی

کنتاکتور سه‌فاز: برای کنترل تجهیزات صنعتی پرقدرت مثل موتورهای سه‌فاز، بانک‌های خازنی، سیستم‌های تهویه و تابلو برق کارخانه‌ها

بر اساس کاربرد:

• کنتاکتور خازنی: برای سوئیچ کردن بانک خازن
• کنتاکتور ضد انفجار: مناسب محیط‌های خطرناک با گاز یا گرد و غبار قابل اشتعال
• کنتاکتور کمکی: فقط برای مدار فرمان یا سیگنال‌دهی

تفاوت کنتاکتور با رله و کلید دستی چیست؟

کنتاکتور، رله و کلید دستی هر سه از ابزارهای قطع و وصل جریان برق هستند اما در عملکرد، کاربرد و ساختار تفاوت‌های اساسی دارند. کنتاکتور برای کنترل بارهای قدرت بالا استفاده می‌شود و معمولاً در مدارهای صنعتی به‌کار می‌رود، در حالی‌که رله مخصوص مدارهای فرمان و جریان‌های پایین‌تر است. کلید دستی هم به‌صورت مکانیکی و توسط اپراتور کنترل می‌شود.

مزایای استفاده از کنتاکتور

• کاهش استهلاک تجهیزات
• افزایش ایمنی در مدارهای قدرت
• کنترل دقیق و از راه دور
• امکان اتصال به سیستم‌های هوشمند
• قابلیت عملکرد در مدارهای پیچیده

قیمت کنتاکتور چقدر است؟

قیمت کنتاکتور بسته به برند، ظرفیت جریان، نوع بوبین و ویژگی‌های خاص متغیر است. مدل‌های ساده ممکن است از ۳۰۰ هزار تومان شروع شوند و مدل‌های صنعتی خاص به چند میلیون تومان برسند. برای مشاهده قیمت‌ها می‌توانید به فروشگاه اینترنتی تهران‌برق مراجعه کنید.

برندهای معروف کنتاکتور

• کنتاکتور هیوندای

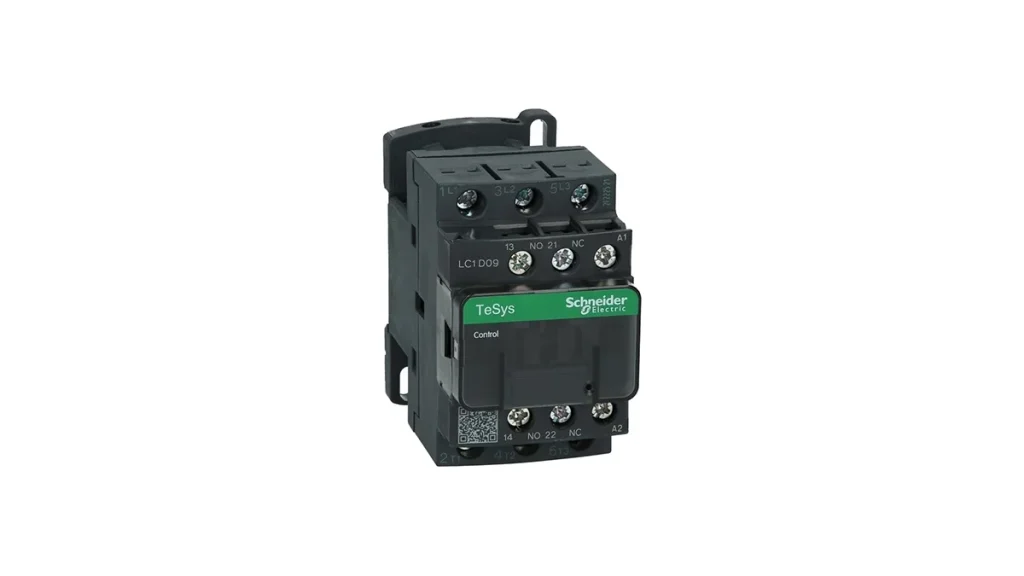

• کنتاکتور اشنایدر
• کنتاکتور زیمنس
• کنتاکتور پارس فانال
• کنتاکتور LS
• کنتاکتور CHINT

نکات مهم در انتخاب کنتاکتور

• جریان نامی و ولتاژ مورد نیاز
• نوع بار (موتور، روشنایی، خازن و…)
• ولتاژ بوبین (24V، 220V، 380V)
• نوع محیط نصب (مرطوب، پر گرد و غبار، صنعتی و…)
• برند و کیفیت ساخت

جمع‌بندی:

کنتاکتور یک کلید مغناطیسی پرکاربرد در صنعت برق است که برای کنترل جریان‌های بالا، قطع و وصل سریع مدارها، و محافظت از تجهیزات الکتریکی به کار می‌رود. این تجهیز با طراحی الکترومکانیکی خود، به‌ویژه در راه‌اندازی موتورهای الکتریکی و سیستم‌های روشنایی صنعتی و ساختمانی نقش مهمی دارد. انواع مختلفی از کنتاکتورها برای کاربردهای AC و DC طراحی شده‌اند و برندهای معتبری مانند اشنایدر، زیمنس، هیوندا، هیمل، ال اس، چانت و دیگر برندهای معتبر، محصولات متنوعی در این زمینه تولید می‌کنند. اگر قصد خرید کنتاکتور باکیفیت و مناسب با نیاز پروژه خود را دارید، می‌توانید از مشاوره تخصصی و قیمت روز این محصول در فروشگاه اینترنتی تهران برق استفاده کنید.
