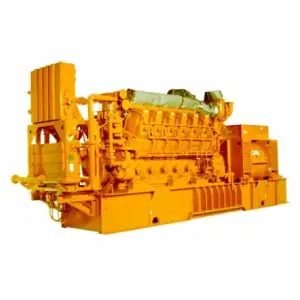

ژنراتور گازسوز کاترپیلار G۳۶۱۶، توان ۳۱۰۵ تا ۳۸۶۰ ekW
نوع دستگاه: ژنراتور گازسوز نیروگاهی (دائم‌کار)
توان الکتریکی: ۳۱۰۵ تا ۳۸۶۰ کیلووات (ekW)
سرعت و فرکانس: ۱۰۰۰ دور بر دقیقه (RPM) – ۵۰ هرتز
موتور: کاترپیلار G3616 – شانزده سیلندر خورجینی (V16)، توربوشارژ، حجم ۳۳۱ لیتر
سیستم کنترل: الکترونیکی Cat ADEM A4 با کنترل نسبت هوا/سوخت
آلایندگی (NOx): سطح پایین (0.5 تا 0.7 گرم بر اسب‌بخار-ساعت)
ابعاد و وزن پکیج: طول ۹.۳ متر، عرض ۲.۱ متر، ارتفاع ۴.۱ متر – وزن تقریبی ۶۴.۴ تن
| توان الکتریکی | 1800 ekW |
|---|---|
| توان ظاهری | 2250 kVA |
| ولتاژ خروجی | 415 ولت (220 تا 13800 ولت) |
| فرکانس و دور | 50 هرتز / 1500 دور در دقیقه |
| مدل موتور | Caterpillar 3516 TA – V16، 4 زمانه، آب‌خنک |
خرید و استعلام قیمت
موبایل
09100055519
موبایل
09100055519
تماس مستقیم
021-33906276
تماس مستقیم
021-33988516
نماد اعتماد
مشخصات فنی کامل دستگاه:
مشخصات عمومی و عملکردی (Performance & Ratings)
| ویژگی | توضیحات |
|---|---|
| مدل پکیج | Caterpillar G3616 Gas Generator Set (بر اساس اسناد LEHE0326-۰۰ و LEHW0198-۰۳) |
| کاربرد اصلی | تولید برق پیوسته و سنگین نیروگاهی (Continuous) |
| بازه توان الکتریکی (Continuous ekW) | ۳۱۰۵ تا ۳۸۶۰ کیلووات (بسته به ریتینگ دما و تنظیمات انتشار) |
| ضریب قدرت (Power Factor) | ضریب ۰.۸ پس‌فاز (۰.۸ pf) و ۱.۰ pf (بر اساس جدول‌های ریتینگ کاتالوگ) |
| سرعت نامی | ۱۰۰۰ RPM برای برق ۵۰ هرتز |
| نوع سوخت سازگار | گاز طبیعی خط‌لوله با عدد متان مجاز بین ۶۵ تا ۱۰۰ (مرجع: ۸۰) و ارزش حرارتی LHV معادل ۳۵.۶ مگاژول بر مترمکعب (۹۰۵ Btu/ft³) |
مشخصات ساختاری و موتور (Engine Specifications)
| ویژگی | توضیحات |
|---|---|
| تعداد و آرایش سیلندرها | ۱۶ سیلندر با آرایش خورجینی (V-۱۶) |
| قطر سیلندر (Bore) | ۳۰۰ میلی‌متر (۱۱.۸۱ اینچ) |
| کورس پیستون (Stroke) | ۳۰۰ میلی‌متر (۱۱.۸۱ اینچ) |
| حجم جابجایی کل (Displacement) | ۳۳۱ لیتر (کاتالوگ ژنراتورست) تا ۳۳۹ لیتر (کاتالوگ موتور خالص) |
| نسبت تراکم (Compression Ratio) | ۱۰.۵ به ۱ |
| سیستم تنفس (Aspiration) | توربوشارژ با اینترکولر دومرحله‌ای (Turbocharged-Aftercooled) |
| تکنولوژی احتراق | Lean Burn (احتراق رقیق با محفظه پیش‌احتراق پیشرفته) با سیستم جرقهانرژی بالا (High Energy Ignition System) برای احتراق پایدار و همگن. |
سیستم کنترل، مانیتورینگ و حفاظت
| ویژگی | توضیحات |
|---|---|
| سیستم مدیریت موتور | Cat ADEM A4 (سیستم الکترونیکی پیشرفته با یکپارچه‌سازی گاورنر، زمان‌بندی جرقه و کنترل نسبت هوا/سوخت) |
| پنل کنترل | پنل استاندارد نصب‌شده روی موتور (Engine Mounted Panel) با قابلیت ارتقاء به پنل نمایشگر الکترونیکی پیشرفته Cat ADVISOR |
| قابلیت‌های مانیتورینگ | پایش رویدادهای احتراق (Combustion event monitoring)، اندازه‌گیری دیجیتال پارامترهای حیاتی، مانیتورینگ و کنترل از راه دور |
| سیستم‌های حفاظتی | حفاظت کامل در برابر افت ولتاژ سیستم، دمای بالای آب خنک‌کننده موتور (High Engine Coolant Temperature)، افت فشار آب ژکتور (Low Jacket Water Pressure)، سرعت بیش از حد موتور (Overspeed) و خطاهای فشار روغن و گاز |
سیستم خنک‌کاری و تهویه (Cooling System)
| ویژگی | توضیحات |
|---|---|
| اینترکولر مرحله دوم (SCAC) | قابل تنظیم در دماهای ۵۴ درجه سانتی‌گراد (۱۳۰ فارنهایت) یا ۳۲ درجه سانتی‌گراد (۹۰ فارنهایت) بسته به شرایط محیطی سایت پروژه |
| مدارهای خنک‌کاری | پشتیبانی از سیستم‌های چندمداره شامل مدار آب ژکتور (JW)، اینترکولر مرحله اول و دوم و خنک‌کننده روغن (Oil Cooler) |
| تجهیزات جانبی | پمپ‌های مکانیکی متصل به موتور برای آب ژکتور و مدار اینترکولر/روغن‌سردکن، ترموستات‌ها و محفظه‌های مربوطه |
سیستم سوخت و آلایندگی (Fuel & Emissions)
| ویژگی | توضیحات |
|---|---|
| فشار گاز ورودی | نیازمند فشار گاز پایدار (طبق استانداردهای سری G3600 کاترپیلار) |
| مصرف سوخت (Fuel Consumption) | در بار کامل (۱۰۰%) بدون فن پکیج، بین حدود ۷۸۱ تا ۹۷۰ نرمال مترمکعب بر ساعت (Nm³/hr) بسته به ریتینگ انتشار NOx و دمای اینترکولر متغیر است |
| سطح انتشار آلاینده‌ها (Emissions) | انتشار NOx در سطح پایین ۰.۵ تا ۰.۷ گرم بر اسب‌بخار-ساعت (معدل تقریبی ۲۴۲ تا ۳۴۲ میلی‌گرم بر نرمال مترمکعب) بدون نیاز به تجهیزات جانبی تصفیه گازهای خروجی (SCR) |
ابعاد فیزیکی و وزن (Dimensions & Weight)
| ویژگی | توضیحات |
|---|---|
| طول پکیج کامل | ۹,۳۲۲ میلی‌متر (۳۶۷ اینچ) |
| عرض پکیج کامل | ۲,۱۳۴ میلی‌متر (۸۴ اینچ) |
| ارتفاع پکیج کامل | ۴,۱۱۵ میلی‌متر (۱۶۲ اینچ) |
| وزن خشک تقریبی پکیج کامل | ۶۴,۴۱۰ کیلوگرم (۱۴۲,۰۰۰ پوند) |
| ابعاد/وزن موتور خالص (مرجع) | طول ۶,۱۲۶ میلی‌متر و وزن ۳۲,۶۵۹ کیلوگرم |
