کابل افشان چیست و چه کاربردی دارد؟

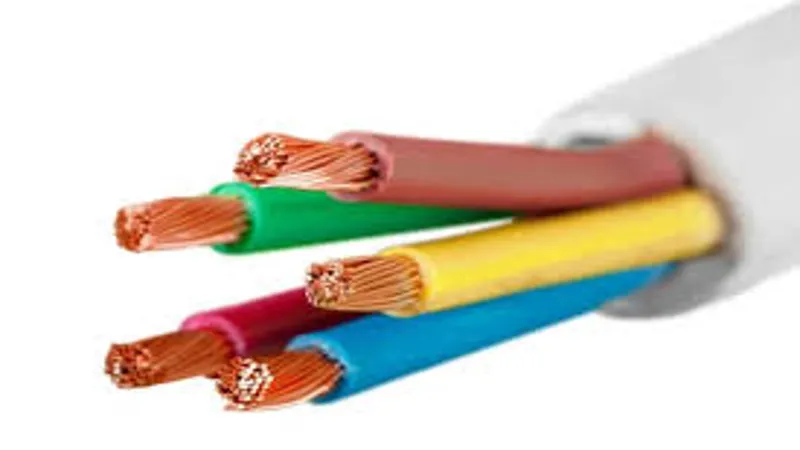

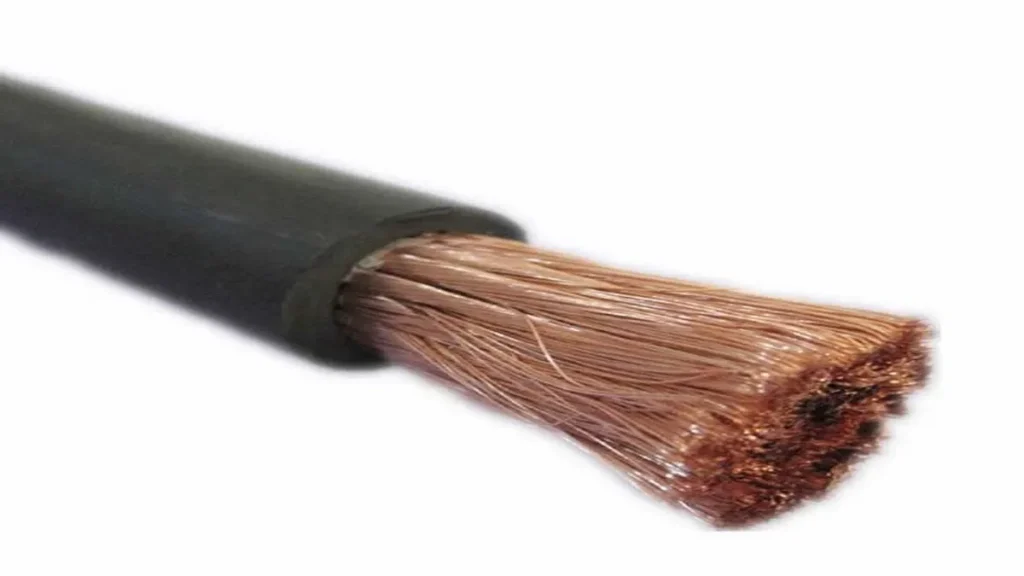

ساختار و موارد استفاده از کابل افشان نوعی کابل برق است که از چندین رشته نازک مسی به‌صورت به هم تابیده تشکیل شده و به دلیل انعطاف‌پذیری بالا، برای انتقال برق در محیط‌هایی که نیاز به خم شدن و حرکت مداوم کابل وجود دارد، مانند وسایل برقی خانگی، تابلوهای برق و سیستم‌های توزیع قدرت در ساختمان‌ها استفاده می‌شود. این کابل‌ها نسبت به کابل‌های مفتولی نرم‌تر هستند و در فضاهای کوچک و مسیرهای پرپیچ‌وخم عملکرد بهتری دارند.
کابل‌های برق به‌عنوان یکی از اصلی‌ترین اجزای سیستم‌های انتقال انرژی الکتریکی، نقش مهمی در عملکرد ایمن و پایدار تجهیزات دارند. در میان انواع مختلف کابل‌ها، کابل افشان به دلیل ویژگی‌های خاص خود مانند انعطاف‌پذیری، قابلیت نصب آسان و مقاومت مکانیکی مناسب، کاربرد گسترده‌ای در صنایع مختلف و حتی مصارف خانگی پیدا کرده است. در این مقاله به بررسی دقیق ساختار کابل افشان، تفاوت آن با کابل‌های دیگر، استانداردها و مهم‌ترین کاربردهای آن می‌پردازیم.
ساختار کابل افشان
ساختار و موارد استفاده از کابل افشان از چند جزء اصلی تشکیل شده است که هرکدام وظیفه مشخصی دارند:
هادی مسی چندرشته‌ای
هادی کابل افشان از چندین رشته نازک مسی ساخته می‌شود که به صورت مارپیچی یا تابیده کنار هم قرار گرفته‌اند. این ساختار چندرشته‌ای باعث افزایش انعطاف‌پذیری کابل و مقاومت در برابر شکستگی در حین خم شدن می‌شود، مس استفاده‌شده در این کابل‌ها معمولاً آنیل شده و دارای هدایت الکتریکی بالا است.
عایق
عایق کابل افشان غالباً از مواد PVC یا لاستیک‌های مصنوعی ساخته می‌شود که وظیفه جلوگیری از نشت جریان و محافظت در برابر ضربه‌های مکانیکی و حرارت را بر عهده دارد، در برخی کاربردهای خاص، از عایق‌های مقاوم در برابر حرارت یا مواد هالوژن فری استفاده می‌شود.
غلاف بیرونی
غلاف بیرونی نقش محافظ در برابر رطوبت، مواد شیمیایی، و آسیب‌های فیزیکی را ایفا می‌کند. جنس آن می‌تواند PVC، پلی‌اتیلن یا مواد مقاوم دیگر باشد.
ویژگی‌های فیزیکی و مکانیکی کابل افشان
- انعطاف‌پذیری بالا: این کابل به راحتی خم شده و در مسیرهای پیچیده نصب می‌شود.
- مقاومت در برابر لرزش و حرکت: مناسب برای تجهیزاتی که در حال حرکت مداوم هستند.
- وزن کمتر نسبت به کابل‌های مشابه: به دلیل طراحی چند رشته‌ای.
- مقاومت مناسب در برابر حرارت و رطوبت: بسته به نوع عایق و غلاف استفاده‌شده.
تفاوت کابل افشان با کابل مفتولی
کابل مفتولی از یک رشته ضخیم مسی ساخته می‌شود که سخت‌تر و کمتر انعطاف‌پذیر است، درحالی‌که کابل افشان از چندین رشته نازک تشکیل شده و نرم‌تر است.
- کابل مفتولی: مناسب برای نصب ثابت و مدارهایی که نیاز به حرکت ندارند.
- کابل افشان: مناسب برای کاربردهای سیار یا جایی که کابل باید مرتب جابه‌جا شود.
استانداردهای تولید کابل افشان
کابل‌های افشان باید مطابق استانداردهای ملی و بین‌المللی تولید شوند تا ایمنی و کیفیت آن‌ها تضمین شود. برخی استانداردهای مهم عبارتند از:
- استاندارد ملی ایران ISIRI ۶۰۷
- استاندارد بین‌المللی IEC ۶۰۲۲۷ و IEC ۶۰۲۴۵
- استاندارد VDE آلمان
این استانداردها مشخصاتی مانند نوع هادی، ضخامت عایق، مقاومت اهمی و ولتاژ نامی کابل را تعیین می‌کنند.
موارد استفاده از کابل افشان
کابل افشان به دلیل ویژگی‌های منحصر به فرد خود، در بخش‌های مختلفی به کار می‌رود:
صنعت ساختمان‌سازی
- سیم‌کشی داخلی ساختمان‌ها
- تابلوهای توزیع برق
- سیستم‌های روشنایی و پریزها
تجهیزات الکتریکی و لوازم خانگی
- کابل برق وسایل متحرک مانند جاروبرقی، ماشین لباسشویی و ابزارهای برقی دستی
- کابل رابط وسایل صوتی و تصویری
کاربردهای صنعتی
- اتصال موتورهای الکتریکی
- ماشین‌آلاتی که نیاز به حرکت مداوم دارند
- سیستم‌های اتوماسیون صنعتی
کاربردهای خاص و فضای باز
- کابل‌کشی موقت در پروژه‌های عمرانی
- اتصال ژنراتورها و تجهیزات سیار
مزایای استفاده از کابل افشان
- نصب آسان در مسیرهای پیچیده و محدود
- انعطاف بالا و مقاومت در برابر شکستگی هنگام خم شدن
- قابلیت تحمل لرزش‌های مداوم
- هدایت الکتریکی عالی به دلیل استفاده از مس با خلوص بالا
- مناسب برای تجهیزات قابل حمل و سیار
محدودیت‌ها و نکات مهم
با وجود مزایای زیاد، کابل افشان محدودیت‌هایی هم دارد:
- مقاومت مکانیکی کمتر نسبت به کابل‌های مفتولی
- هزینه تولید و خرید بالاتر به دلیل مصرف بیشتر مس
- محدودیت در استفاده برای ولتاژهای خیلی بالا
نکات مهم هنگام استفاده:
- انتخاب سایز مناسب کابل متناسب با جریان مصرفی
- رعایت شعاع خمش مجاز در هنگام نصب
- محافظت از کابل در برابر فشار مکانیکی و رطوبت شدید
جمع‌بندی
کابل افشان به دلیل انعطاف‌پذیری، هدایت الکتریکی بالا و نصب آسان، یکی از پرکاربردترین انواع کابل‌های برق است که در ساختمان‌ها، صنایع و تجهیزات خانگی استفاده می‌شود. شناخت ساختار، استانداردها و موارد استفاده از این کابل کمک می‌کند تا انتخابی بهینه برای پروژه‌های مختلف داشته باشیم و ایمنی و بازدهی سیستم‌های الکتریکی را افزایش دهیم، در انتخاب و استفاده از کابل افشان، توجه به کیفیت ساخت، استانداردهای ایمنی و تناسب کابل با نوع مصرف بسیار مهم است. این نوع کابل به دلیل انعطاف‌پذیری بالا، برای سیم‌کشی داخلی ساختمان‌ها، تجهیزات صنعتی و لوازم برقی متحرک انتخابی ایده‌آل محسوب می‌شود. اگر قصد دارید اطلاعات بیشتری درباره انواع سیم و کابل و کاربردهای آن‌ها به دست آورید یا از محصولات متنوع ما دیدن کنید، می‌توانید به صفحه اصلی تهران برق مراجعه کنید، برای اطلاعات بیشتر درباره کابل افشان می‌توانید به ساختار و ویژگی‌های کابل افشان مراجعه کنید.
