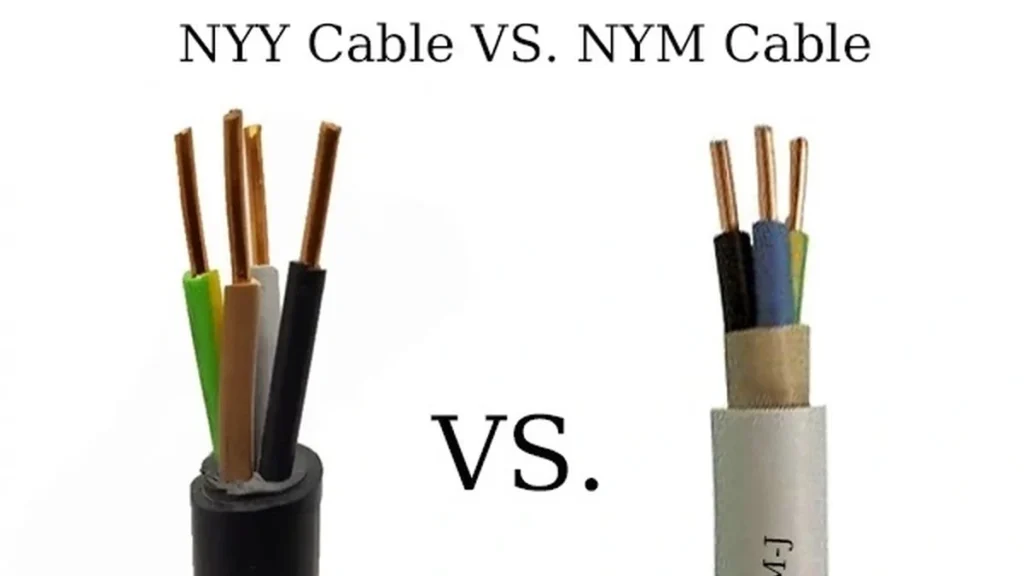

تفاوت کابل NYY، کابل NYM، کابل افشان و کابل نیمه‌افشان چیست؟

تفاوت کابل NYY و NYM را اگر بخواهیم یک جمع‌بندی سریع از تفاوت کابل NYY، کابل NYM، کابل افشان و کابل نیمه‌افشان داشته باشیم، باید بدانیم که NYY یک کابل زمینی و مناسب دفن در خاک است، NYM برای برق‌کشی داخل ساختمان استفاده می‌شود، کابل افشان به‌دلیل انعطاف بالا مخصوص مسیرهای متحرک و داخل لوله‌هاست و کابل نیمه‌افشان هم با هادی کلاس ۲ برای نصب‌های ثابت و محیط‌های صنعتی به‌کار می‌رود. در ادامه، هر چهار نوع کابل را از نظر ساختار، انعطاف، کاربرد و شرایط نصب به‌صورت کامل بررسی می‌کنیم تا بدانید هرکدام دقیقاً در کجا استفاده می‌شود.

آشنایی با انواع هادی‌ها: مفتولی، نیمه‌افشان و افشان

برای اینکه تفاوت کابل‌های NYY، NYM، افشان و نیمه‌افشان را درست بفهمیم، باید اول نوع هادی‌ها را بشناسیم؛ چون نوع هادی تعیین می‌کند کابل چقدر انعطاف داشته باشد، در چه مسیری نصب شود و چه کاربردی داشته باشد. هادی‌ها طبق استاندارد بین‌المللی IEC در سه گروه اصلی طبقه‌بندی می‌شوند:

هادی کلاس ۱: مفتولی (تک‌سیم خشک)

• فقط یک رشته هادی دارد

• کاملاً خشک و سفت است

• برای نصب‌های کاملاً ثابت استفاده می‌شود

• در برابر فشار مکانیکی و له‌شدگی مقاوم‌تر است

• رایج در برخی کابل‌های قدرت و سیم‌های مخصوص تابلو

کاربرد معمول: مسیرهای کاملاً ثابت، داخل تابلوها، یا کابل‌های قدرتی که به انعطاف نیاز ندارند.

هادی کلاس ۲: نیمه‌افشان (مفتولی به هم تابیده شده)

• از چند مفتول نسبتاً ضخیم تشکیل شده که به هم تابیده‌اند

• انعطاف متوسط دارد (نه خشکِ کلاس ۱ و نه نرمِ کلاس ۵)

• بهترین انتخاب برای کابل‌های نصب ثابت است

• بیشترین استفاده را در کابل‌های NYY و NYM دارد

• در بازار ایران تقریباً همیشه در قالب کابل ارائه می‌شود، نه سیم مجزا

کاربرد معمول: کابل‌های دفنی، کابل‌های ساختمانی، کابل‌های صنعتی سبک و متوسط.

هادی کلاس ۵: افشان (چندین رشته نازک انعطاف‌پذیر)

• از تعداد زیادی رشته نازک تشکیل شده

• بسیار انعطاف‌پذیر

• بهترین گزینه برای مسیرهایی که کابل باید خم شود، داخل لوله حرکت کند یا در تجهیزات متحرک نصب شود

• پایه اصلی کابل‌های NYMHY و تمام کابل‌های رابط و خانگی

کاربرد معمول: سیم‌کشی داخلی، کابل‌های دستگاه‌ها، سیستم‌های روشنایی، کابل‌های رابط و مسیرهای دارای حرکت.

جمع‌بندی این بخش

• اگر کابل به‌طور کامل ثابت است → کلاس ۱ و ۲ انتخاب می‌شود

• اگر کابل باید خم شود یا جابه‌جا شود → کلاس ۵ (افشان) تنها انتخاب درست است

• کابل‌های NYY و NYM معمولاً با هادی نیمه‌افشان (کلاس ۲) ساخته می‌شوند

• کابل افشان همیشه کلاس ۵ است

برای مشاهده تنوع کامل محصولات و انتخاب دقیق‌تر بر اساس نوع هادی و کاربرد، می‌توانید به دسته‌بندی سیم و کابل مراجعه کنید.

کابل NYY چیست و چه کاربردی دارد؟

کابل NYY یکی از رایج‌ترین کابل‌های قدرت در پروژه‌های ساختمانی و صنعتی است؛ کابلی که برای نصب ثابت طراحی شده و به‌دلیل داشتن عایق و غلاف مقاوم، در محیط‌های سخت مثل مسیرهای خاکی و فضاهای باز عملکرد بسیار خوبی دارد. بیشتر مدل‌های NYY با هادی کلاس ۲ (نیمه‌افشان) تولید می‌شوند تا هم استحکام مکانیکی کافی داشته باشند و هم نصب آن‌ها در مسیرهای طولانی راحت باشد. در ادامه به تفاوت کابل NYY و NYM می پردازیم.

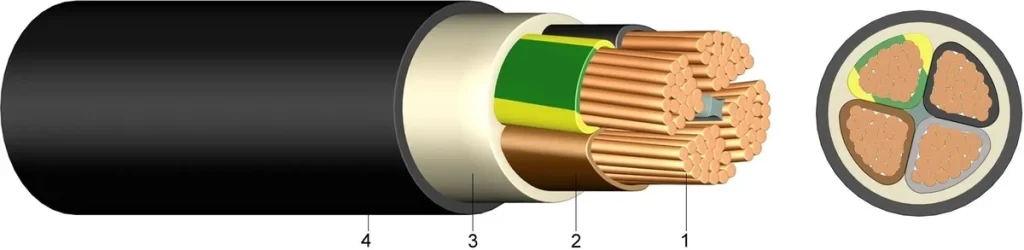

ساختار کابل NYY

کابل NYY معمولاً شامل این بخش‌هاست:

• هادی مسی کلاس ۱ یا ۲ (در ایران عمدتاً کلاس ۲ نیمه‌افشان)

• عایق PVC با مقاومت مناسب در برابر ولتاژ

• غلاف PVC برای محافظت در برابر ضربه، رطوبت، خاک و عوامل محیطی

این ترکیب باعث می‌شود NYY بتواند در شرایطی نصب شود که کابل‌های معمولی تحمل آن را ندارند.

ویژگی‌های مهم کابل NYY

• مقاوم در برابر رطوبت و نفوذ آب

• مناسب برای دفن مستقیم در خاک

• مقاوم در برابر UV و تابش خورشید

• دوام بالا در محیط‌های صنعتی

• نصب ساده در مسیرهای طولانی، کانال‌ها و سینی کابل

کاربردهای کابل NYY

کابل NYY برای هر جایی مناسب نیست؛ اما در مسیرهای زیر کاملاً ایده‌آل است:

• کابل‌کشی زمینی (دفن مستقیم در خاک یا داخل کانال)

• برق‌رسانی به ساختمان‌ها، سوله‌ها، باغ‌ها و محوطه‌ها

• شبکه‌های توزیع برق در پروژه‌های صنعتی

• مسیرهای ثابت در فضای باز و مناطق مرطوب

• کابل‌کشی تا ورودی تابلو برق اصلی

اگر بخواهیم ساده بگوییم:

NYY بهترین گزینه برای برق‌رسانی در فضای باز و زیرزمین است.

برای مشاهده انواع کابل‌های نصب ثابت با هادی کلاس ۲، وارد دسته کابل نیمه‌افشان شوید.

کابل NYM چیست و چه تفاوتی با NYY دارد؟

تفاوت کابل NYY و NYM، کابل NYM یکی از پرمصرف‌ترین کابل‌های ساختمانی است که برای مسیرهای داخلی و نصب‌های ثابت طراحی شده. این کابل نسبت به NYY سبک‌تر است و به‌جای استفاده در خاک یا محیط‌های سخت، در فضاهای بسته و محافظت‌شده بهترین عملکرد را دارد. اغلب کابل‌های NYM همانند NYY از هادی کلاس ۲ (نیمه‌افشان) ساخته می‌شوند، اما ساختار لایه‌های آن باعث می‌شود انعطاف و قابلیت نصب آن در محیط‌های داخلی بیشتر باشد.

ساختار کابل NYM

کابل NYM معمولاً شامل موارد زیر است:

• هادی مسی کلاس ۱ یا ۲ (در ایران غالباً کلاس ۲ نیمه‌افشان)

• عایق PVC

• لایهٔ دوم PVC یا پرکننده داخلی برای مقاومت بیشتر

• غلاف PVC به‌عنوان لایه نهایی

وجود لایه‌های اضافه باعث می‌شود NYM در برابر تنش‌های داخلی، حرارت و کشیدگی مقاومت قابل‌قبولی داشته باشد.

ویژگی‌های مهم کابل NYM

• مناسب برای نصب داخل ساختمان

• امکان عبور در لوله، داکت و سینی کابل

• نسبتاً سبک‌تر و انعطاف‌پذیرتر از NYY

• مقاومت خوب در برابر حرارت و رطوبت معمولی ساختمان

• نصب آسان در مسیرهای کوتاه و میان‌برد

کاربردهای کابل NYM

کابل NYM برای محیط‌های بسته و محافظت‌شده طراحی شده و استفاده از آن در خاک یا فضای کاملاً باز توصیه نمی‌شود. کاربردهای رایج آن شامل:

• سیم‌کشی داخلی ساختمان‌ها

• نصب در دیوار، سقف و کف کاذب

• اتصال مصرف‌کننده‌ها به تابلو برق فرعی

• مسیرهای ثابت داخل لوله و داکت

• پروژه‌های ساختمانی و تاسیساتی متوسط

اگر بخواهیم خلاصه بگوییم:

NYM نسخه‌ی ساختمانی و سبک‌تر NYY است.

کابل افشان چیست و چه کاربردی دارد؟

کابل افشان به کابلی گفته می‌شود که هادی آن از تعداد زیادی رشته نازک تشکیل شده و طبق استاندارد در گروه کلاس ۵ قرار می‌گیرد. این تعداد زیاد رشته‌های مسی باعث می‌شود کابل افشان نسبت به انواع مفتولی یا نیمه‌افشان، انعطاف‌پذیری بسیار بیشتری داشته باشد و برای مسیرهایی که خم شدن یا جابه‌جایی در آن‌ها اجتناب‌ناپذیر است انتخاب ایده‌آلی باشد. کابل‌های افشان معمولاً با کدهایی مثل NYMHY یا مدل‌های مشابه تولید می‌شوند و در مصارف خانگی و صنعتی سبک کاربرد گسترده‌ای دارند.

ساختار کابل افشان

کابل افشان به‌طور معمول شامل:

• هادی مسی کلاس ۵ (کاملاً انعطاف‌پذیر)

• عایق PVC یا مواد مشابه بسته به استاندارد

• غلاف PVC انعطاف‌پذیر

• در برخی مدل‌ها: پرکننده داخلی، روکش نسوز یا محافظ اضافه

این ساختار باعث می‌شود کابل افشان نسبت به کابل‌های نصب ثابت سبک‌تر و نرم‌تر باشد.

ویژگی‌های مهم کابل افشان

• انعطاف‌پذیری بسیار بالا

• مناسب برای مسیرهای دارای پیچ، خم یا حرکت

• نصب راحت داخل لوله‌ها و کانال‌های داخلی

• تحمل مناسب در برابر لرزش و حرکت‌های تکراری

• ایمن برای لوازم برقی، تجهیزات روشنایی و کابل رابط

کاربردهای کابل افشان

کابل افشان به‌طور خاص در جاهایی کاربرد دارد که نیاز به انعطاف وجود دارد و کابل نباید خشک باشد. موارد رایج استفاده شامل:

• سیم‌کشی داخل لوله‌های ساختمان

• کابل رابط دستگاه‌های برقی

• تجهیزات روشنایی و لوازم خانگی

• تابلوهای برق سبک و مسیرهای داخلی

• اتصالاتی که نیاز به حرکت یا تغییر مسیر دارند

• محیط‌هایی که لرزش یا تکان دائمی وجود دارد

اگر بخواهیم خلاصه کنیم:

کابل افشان مناسب‌ترین انتخاب برای فضاهای داخلی، مسیرهای متحرک و نقاطی است که انعطاف بالا ضروری است.

مقایسه نهایی کابل NYY، کابل NYM، کابل افشان و کابل نیمه‌افشان

برای اینکه انتخاب کابل در پروژه‌های ساختمانی و صنعتی ساده‌تر شود، لازم است این چهار نوع کابل را از چند زاویه اصلی بررسی کنیم: نوع هادی، انعطاف، ساختار، محل نصب و کاربرد واقعی. جدول زیر جمع‌بندی کامل تفاوت‌هاست:

جدول مقایسه کاربری و فنی

جمع‌بندی سریع و کاربردی

• NYY را برای فضای باز و دفن در خاک انتخاب کنید.

• NYM برای داخل ساختمان و مسیرهای ثابت بهترین گزینه است.

• کابل افشان برای لوله‌گذاری و مسیرهای دارای حرکت عالی است.

• کابل نیمه‌افشان برای مسیرهای ثابت صنعتی و ساختمانی مناسب است.

اگر نوع هادی را درست انتخاب کنید، ایمنی و طول عمر سیستم برق به‌طور چشمگیری افزایش پیدا می‌کند.
